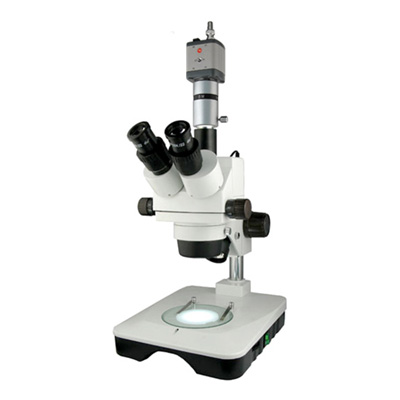

體視顯微鏡XTZ-EAC（電腦、變倍、7-90X）
物鏡變倍：0.7-4.5X
放大倍數：7-90X
雙目視度可調范圍：±5屈光度
曈距：55mm-75mm
產品介紹
一、用途
XTZ-EAC（7X-90X）電腦連續變倍體視顯微鏡（立柱/立桿式）是老型號XTZ-系列的改進型(Ⅱ) 為（第二代）。它具有優質的光學系統，和可靠耐用的操作機構。該機型比老型號機型大，工作距離長，上下照明選用LED燈，清晰范圍大，視野均勻，廣泛應用于醫療、衛生、農林、紡織、地質、電子、精密機械、微雕等行業和部門，尤其適合于LED，PCB產品的檢驗，沖壓電鍍件的檢驗，以及電子元件的檢驗。
本儀器采用電光源，照明可連續調節亮度，鉸鏈?zhǔn)界R筒45°傾斜，可360度自由轉動。 鏡體變倍手輪雙側水平設置，變倍靈活舒適，升降機構為燕尾導軌與齒輪齒條組合構成調焦機構。
二、技術規格
| 目鏡 | 標準配置 | |
| 工作距離100mm | ||
| 放大倍率 | 物方視場 | |
| 10X/Ф22mm | 7X | 31.4mm |
| 45X | 4.9mm | |
| 20X/Ф10mm | 14X | 14.3mm |
| 90X | 2.2mm | |
1、變 倍 比：1:6.5
2、物鏡變倍：0.7-4.5X
3、放大倍數：7-90X
4、雙目視度可調范圍：±5屈光度
5、曈距：55mm-75mm
6、觀察頭安裝尺寸：Ф80mm
7、滑板升降調焦范圍：65mm
8、物鏡至工作臺zui大高度：220mm
9、立柱zui高至工作臺距離：250mm
10、光源：上下LED燈照明，上下燈開關獨立控制，亮度連續可調
11、工作臺：超大玻璃工作臺直徑125mm
12、底座尺寸：290mm×245mm
13、計算機成像系統：CCD攝像頭、CCD適配鏡、外置式圖像視頻采集卡(A/D)USB接口，（電腦自購）
三、儀器成套性
| 序 號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 顯微鏡主體 （7～45×） | 臺 | 1 | |
| 2 | 三目觀察鏡筒 | 只 | 1 | |
| 3 | 高眼點大視野平場目鏡 10×/Φ22mm、20×/Φ10mm | 只 | 各2 | |
| 4 | 玻璃工作臺板、黑白板工作臺板（Ф125mm） | 塊 | 各1 | |
| 5 | 工作臺透光板 Ф75mm | 塊 | 1 | 裝在工作臺板內 |
| 6 | 眼罩 | 只 | 2 | |
| 7 | 光源：LED燈上照明、下照明 | 只 | 各1 | 裝在儀器內 |
| 8 | 電源線 | 根 | 1 | |
| 9 | 內六角扳手 2mm | 把 | 1 | 放在立臂蓋內 |
| 10 | CCD視頻攝像頭 | 只 | 1 | |
| 11 | 適配鏡（MCL-Z） | 只 | 1 | |
| 12 | 外置式圖像采集卡（BM-A/D視頻轉換器） | 塊 | 1 | |
| 13 | 產品使用說明書 | 份 | 1 | |
| 14 | 產品合格證明 | 份 | 1 | |
| 15 | 產品保修卡 | 份 | 1 |
